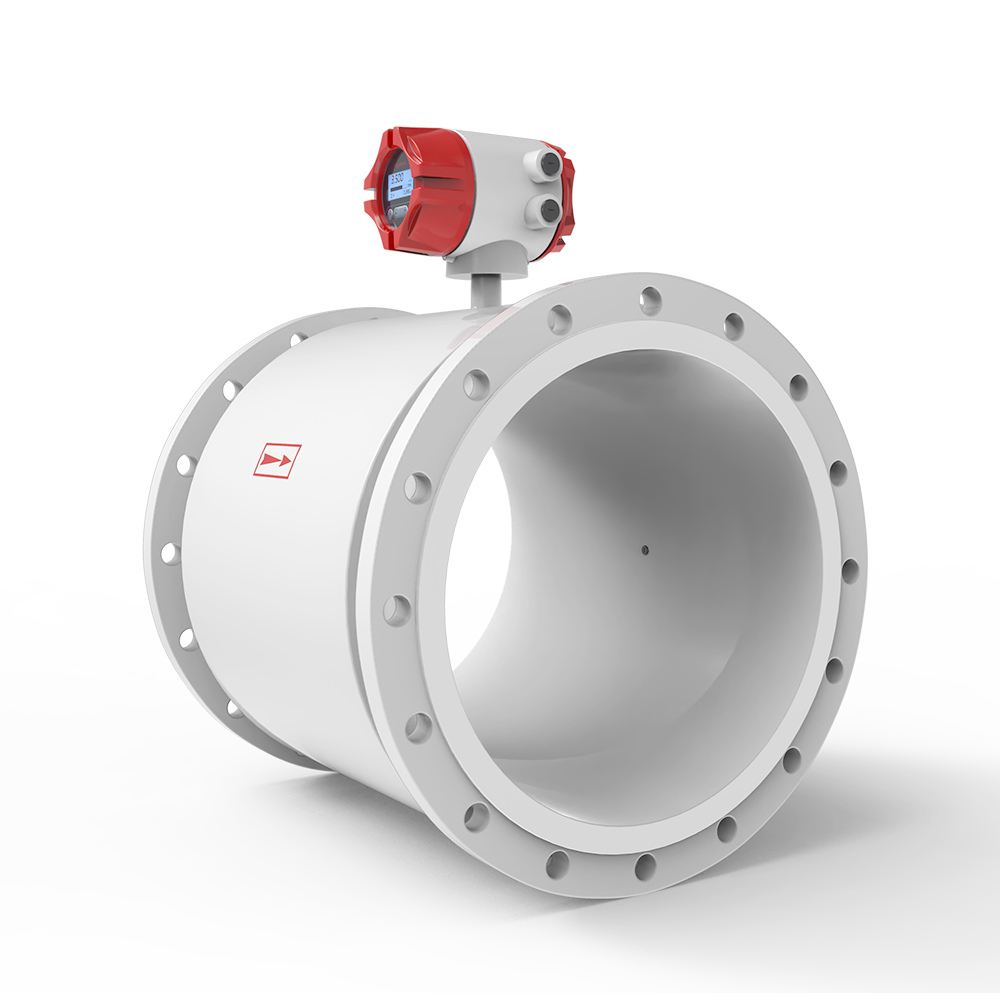

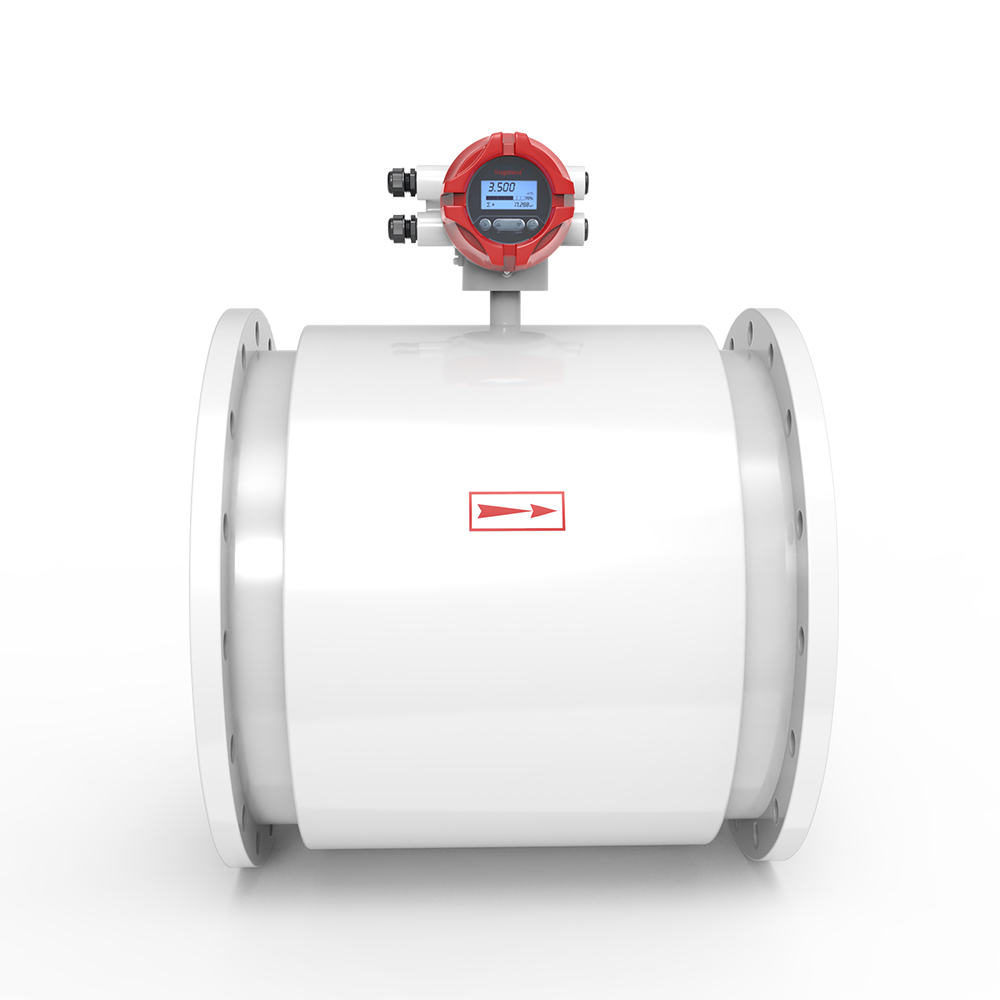

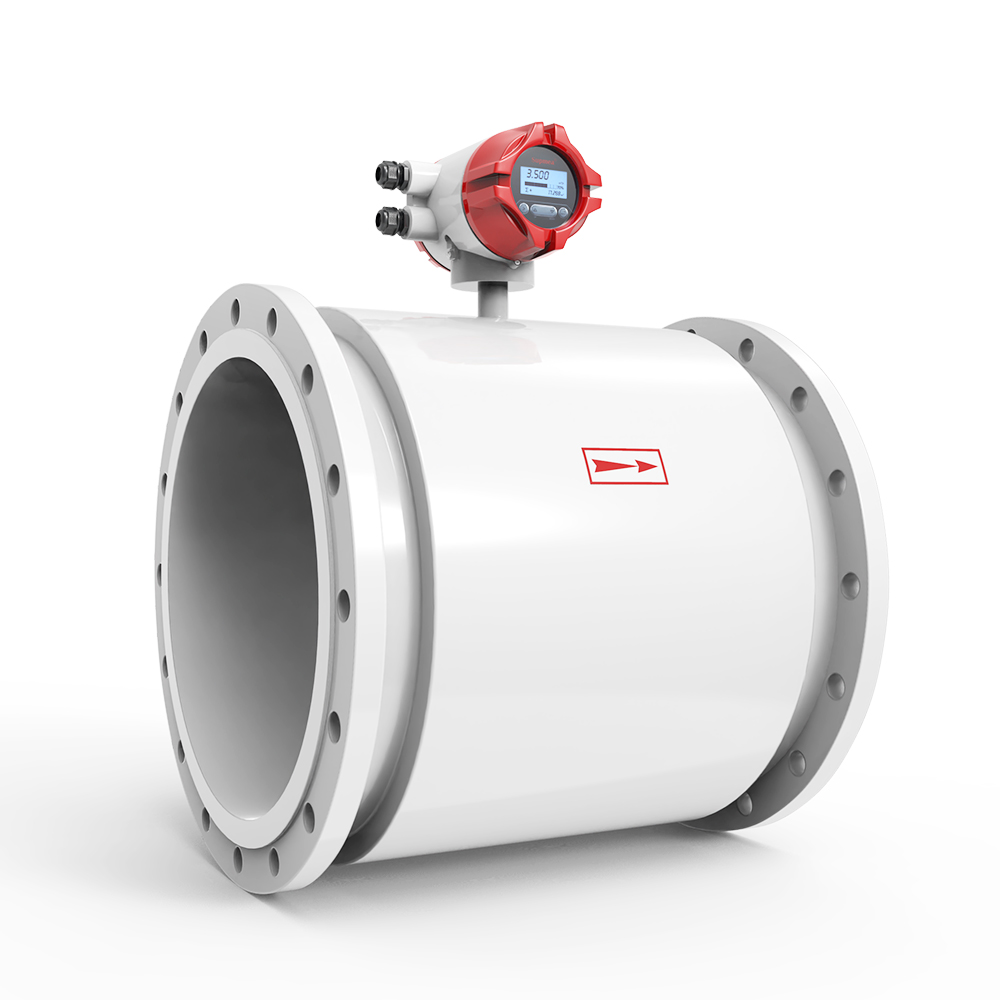

SUP-LDG Электромагнитный расходомер с корпусом из углеродистой стали

• Технические характеристики

Продукт: Электромагнитный расходомер

Модель: SUP-LDG

Номинальный диаметр: DN15~DN1000

Номинальное давление: DN6 — DN80, PN<4.0MPa; DN100 — DN150, PN<1.6MPa; DN200 – DN1000, PN<1.0MPa; DN1200 – DN2000, PN<0.6MPa

Точность: ±0.5%，±2mm/s(скорость течения<1m/s)

Повторяемость: 0.15%

Материал вкладыша: PFA, F46, Neoprene, PTFE, FEP

Материал электрода: нержавеющая сталь SUS316L, Hastelloy C, титан, тантал, платина-иридий.

Температура среды: Интегральный тип: -10℃~80℃; Тип разделения: -25℃~180℃

Электропитание: 100-240VAC，50/60Hz / 22-26VDC

Электропроводность: IP65, IP68(необязательный)

Стандарт продукта: JB/T 9248-2015

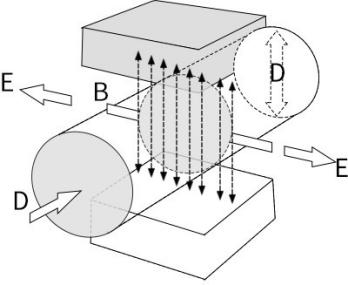

• Принцип измерения

Магнитомер работает на основе закона Фарадея, когда жидкость проходит по трубе с расходом v диаметром D, внутри которой катушкой возбуждения создается плотность магнитного потока B, возникает следующая электродвижущая сила E, пропорциональная скорость потока v:

E=K×B×V×D

Где:
E－Индуцированная электродвижущая сила
K－Константа счетчика
B－Магнитная индукция плотность
V－Средняя скорость потока в поперечном сечении измерительной трубы
D－Внутренний диаметр измерительной трубки

• Вступление

Примечание: продукт строго запрещено использовать во взрывозащищенных случаях.

• Описание
