SUP-LDG Электромагнитный расходомер выносного типа

Технические характеристики

Продукт	Электромагнитный расходомер
Модель	SUP-LDG
Диаметр номинальный	Ду15~Ду1000
Номинальное давление	0,6~4,0 МПа
Точность	± 0,5%, ± 2 мм / с (расход < 1 м / с)
Материал подкладки	ПФА, Ф46, неопрен, ПТФЭ, ФЭП
Материал электрода	Нержавеющая сталь SUS316L, Hastelloy C, титан, тантал Платина-иридий
Средняя температура	Интегральный тип: -10℃~80℃
	Тип разделения: -25℃~180℃
Источник питания	100-240VAC，50/60Hz, 22VDC—26VDC
Температура окружающей среды	-10℃~60℃
Электрическая проводимость	Вода 20μS/cm；Другие 5μS/cm
Тип структуры	Тегральный тип, разъемный тип
Пылевлагозащита	IP68
Стандарт продукта	JB/T 9248-1999 Электромагнитный расходомер

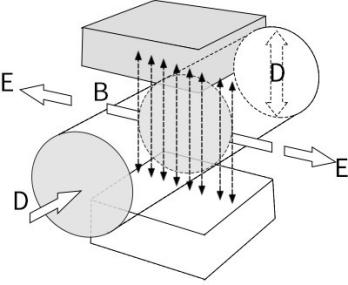

Принцип измерения

Магнитометр работает по закону Фарадея и измеряет проводящие среды с проводимостью более 5 мкс/см и диапазоном скоростей от 0,2 до 15 м/с. Электромагнитный расходомер представляет собой объемный расходомер, который измеряет скорость потока жидкости через трубу.

Принцип измерения магнитных расходомеров можно описать следующим образом: при протекании жидкости по трубе с расходом v диаметром D, внутри которого катушкой возбуждения создается плотность магнитного потока B, возникает следующая электродвижущая сила E генерируется пропорционально скорости потока v:

E=K×B×V×D

Где:
E－Индуцированная электродвижущая сила
K－измеритель постоянный
B－Плотность магнитной индукции
V－Средняя скорость потока в поперечном сечении измерительной трубы
D－Внутренний диаметр измерительной трубки

Вступление

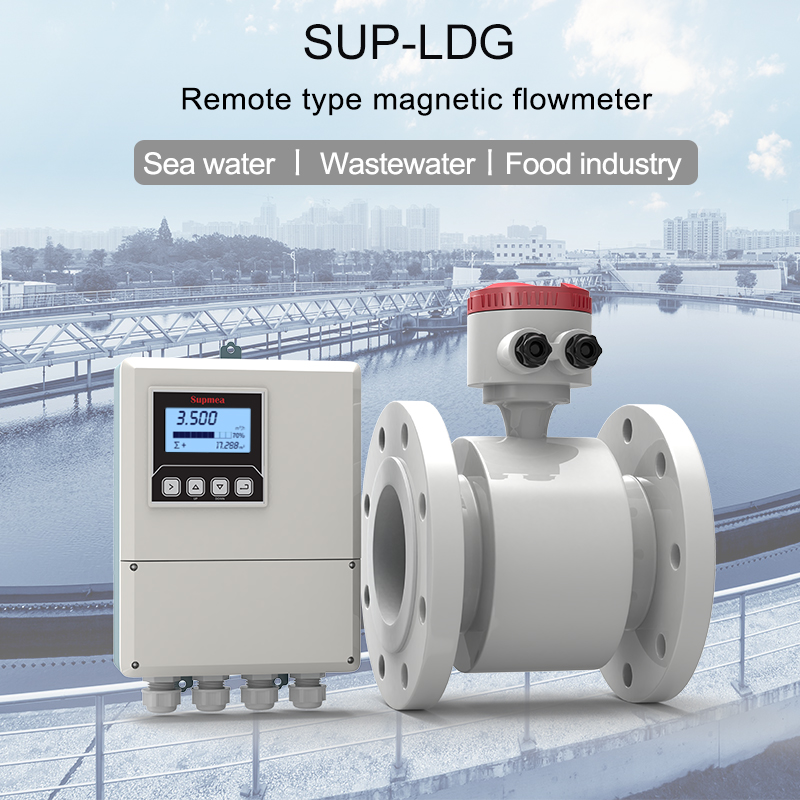

remote type magnetic flowmeter

Примечание: продукт строго запрещено использовать во взрывозащищенных случаях.

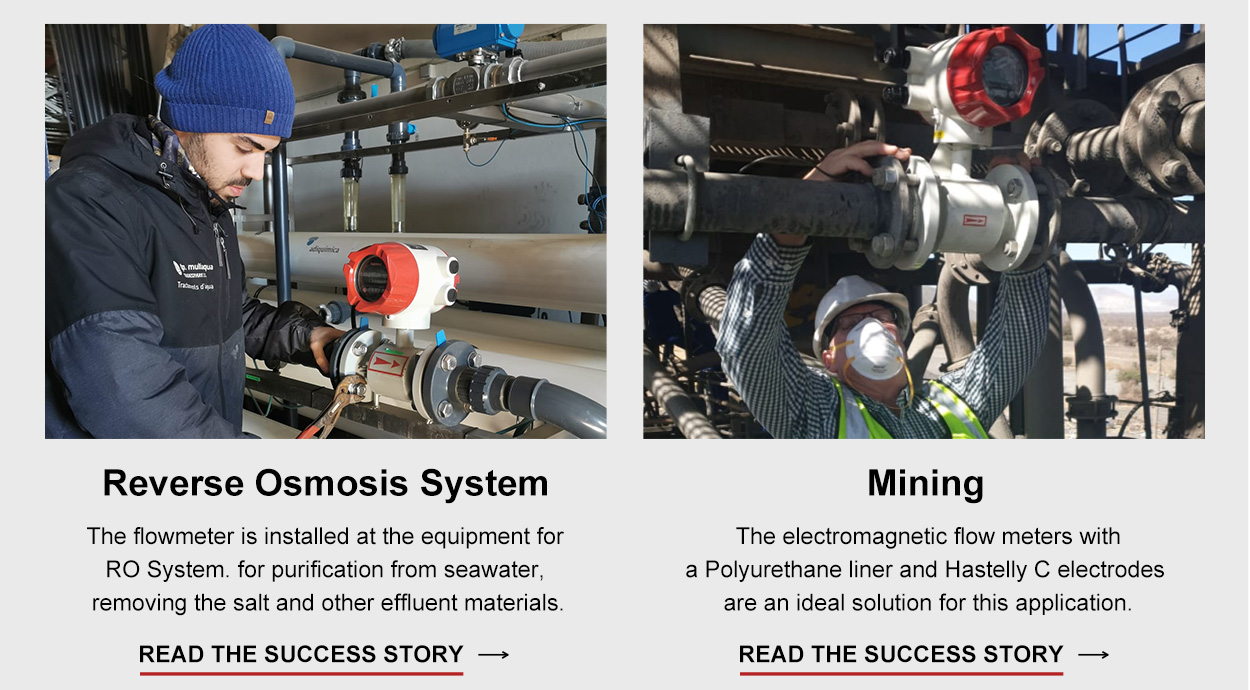

Применение

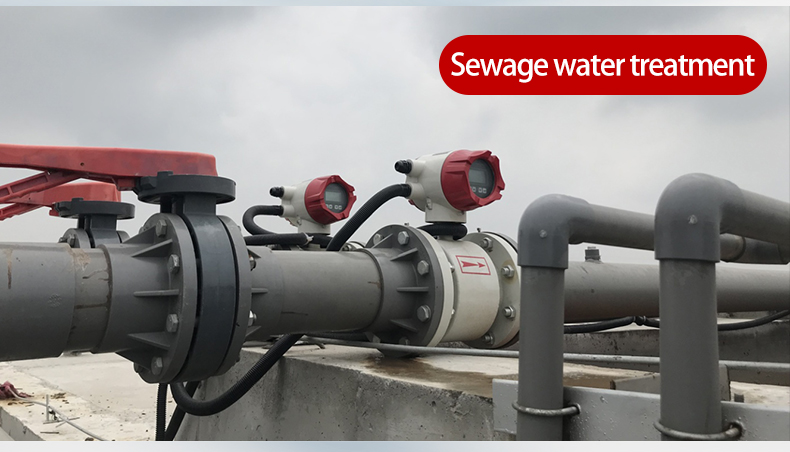

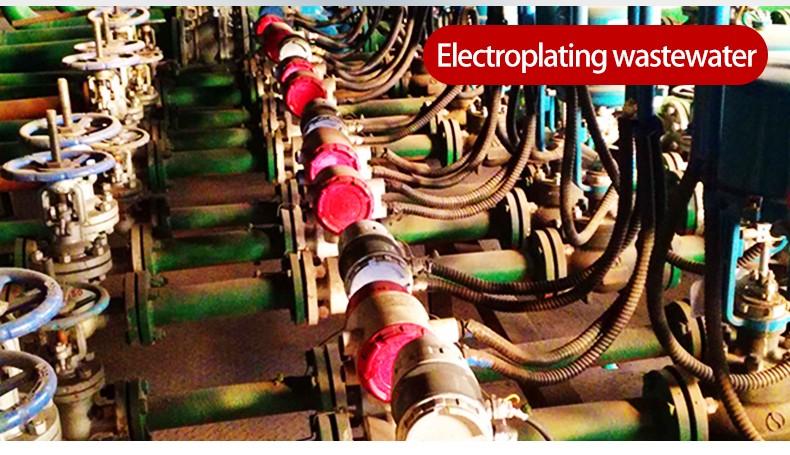

Электромагнитные расходомеры используются во всех отраслях промышленности уже более 60 лет. Эти счетчики применимы для всех проводящих жидкостей, таких как: бытовая вода, техническая вода, сырая вода, грунтовые воды, городские сточные воды, промышленные сточные воды, переработанная нейтральная пульпа, целлюлозная суспензия и т. д.

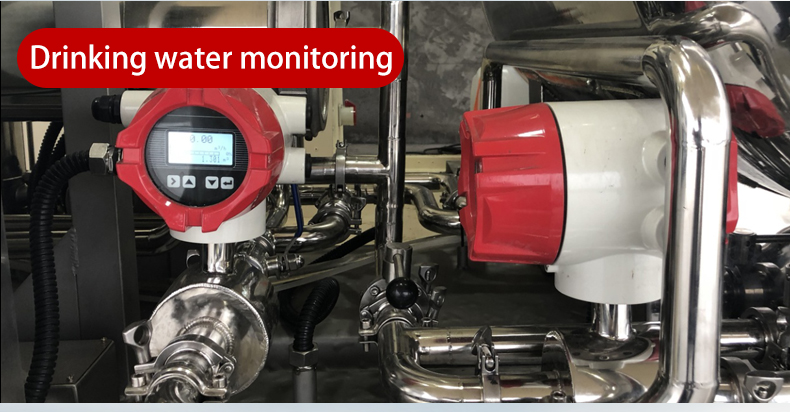

drinking water flowmeter
