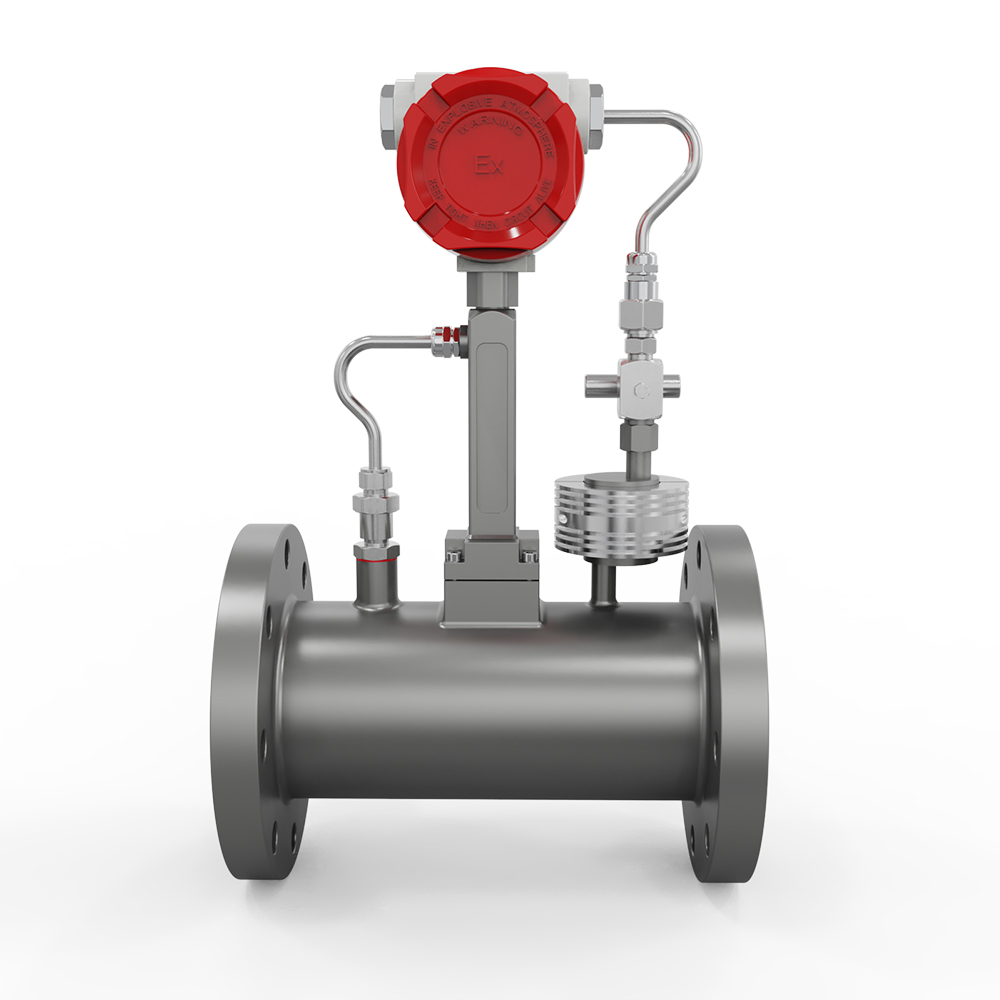

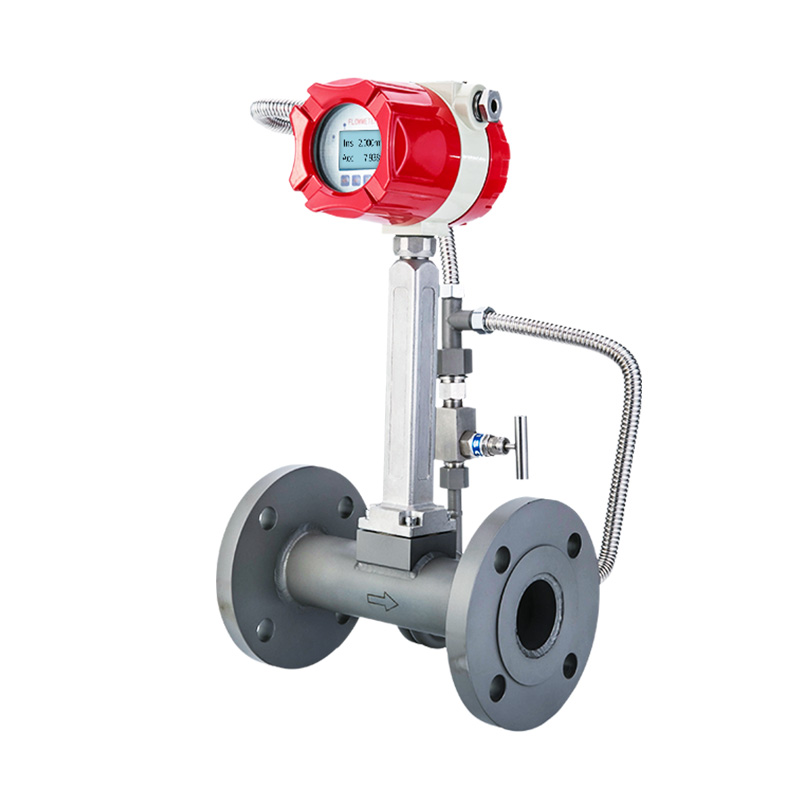

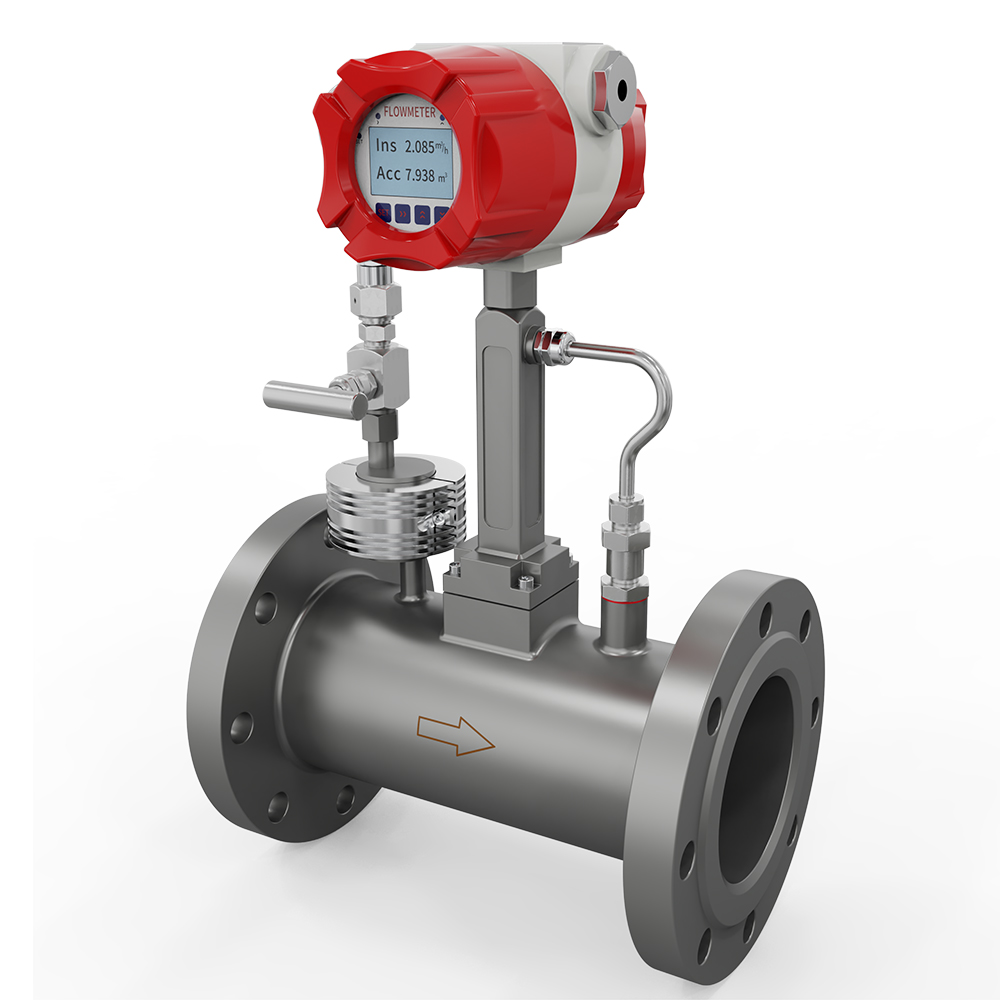

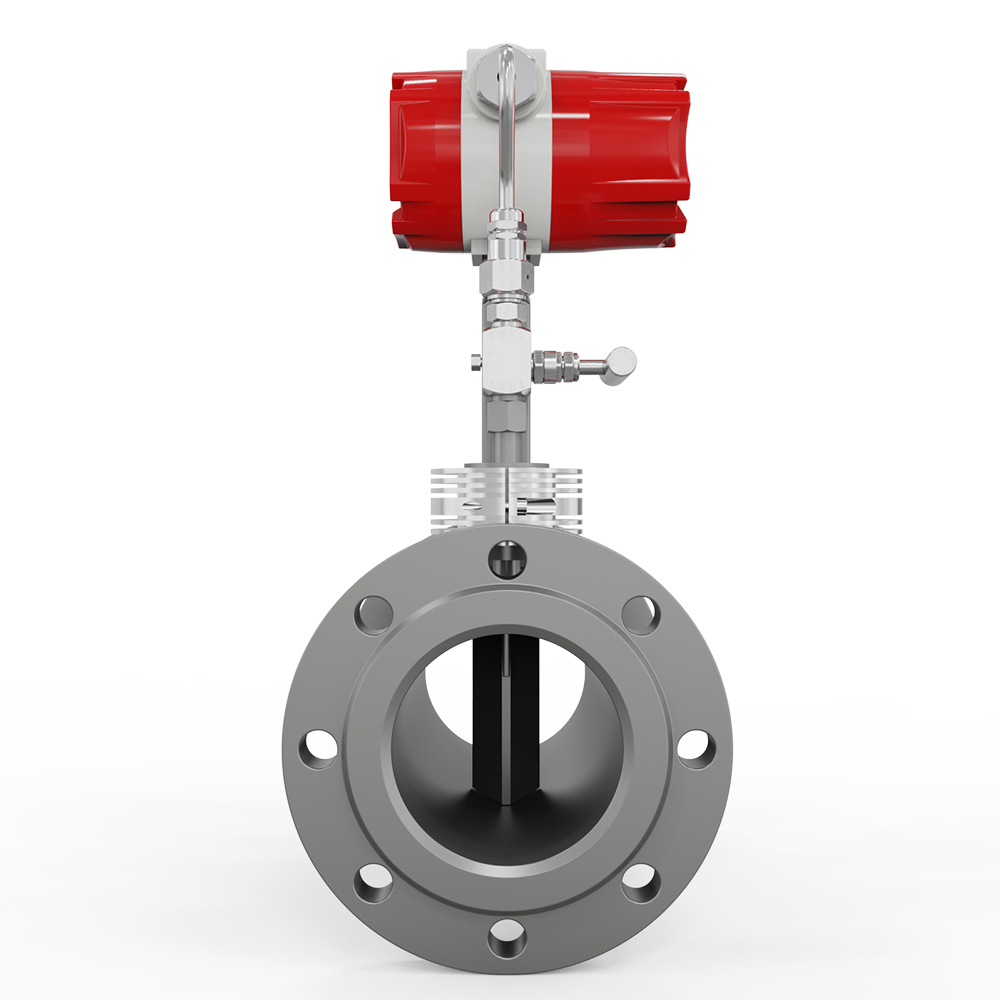

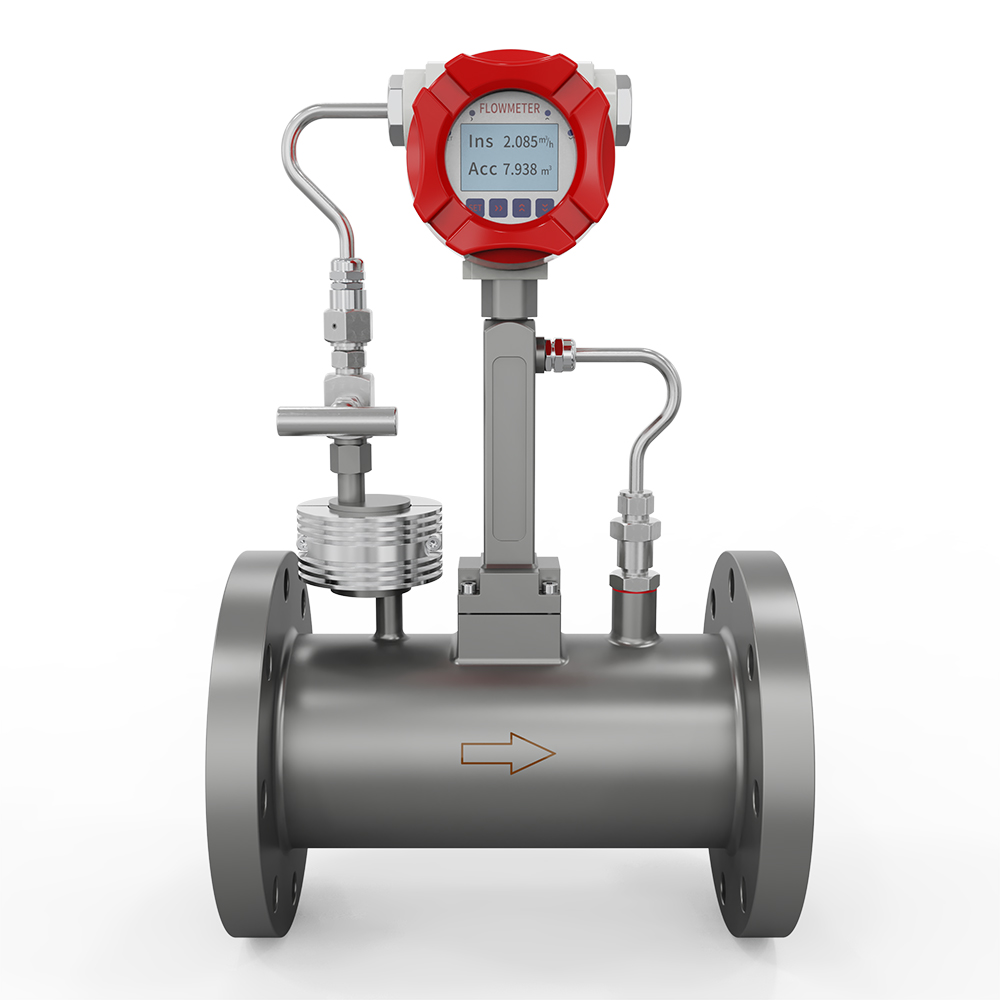

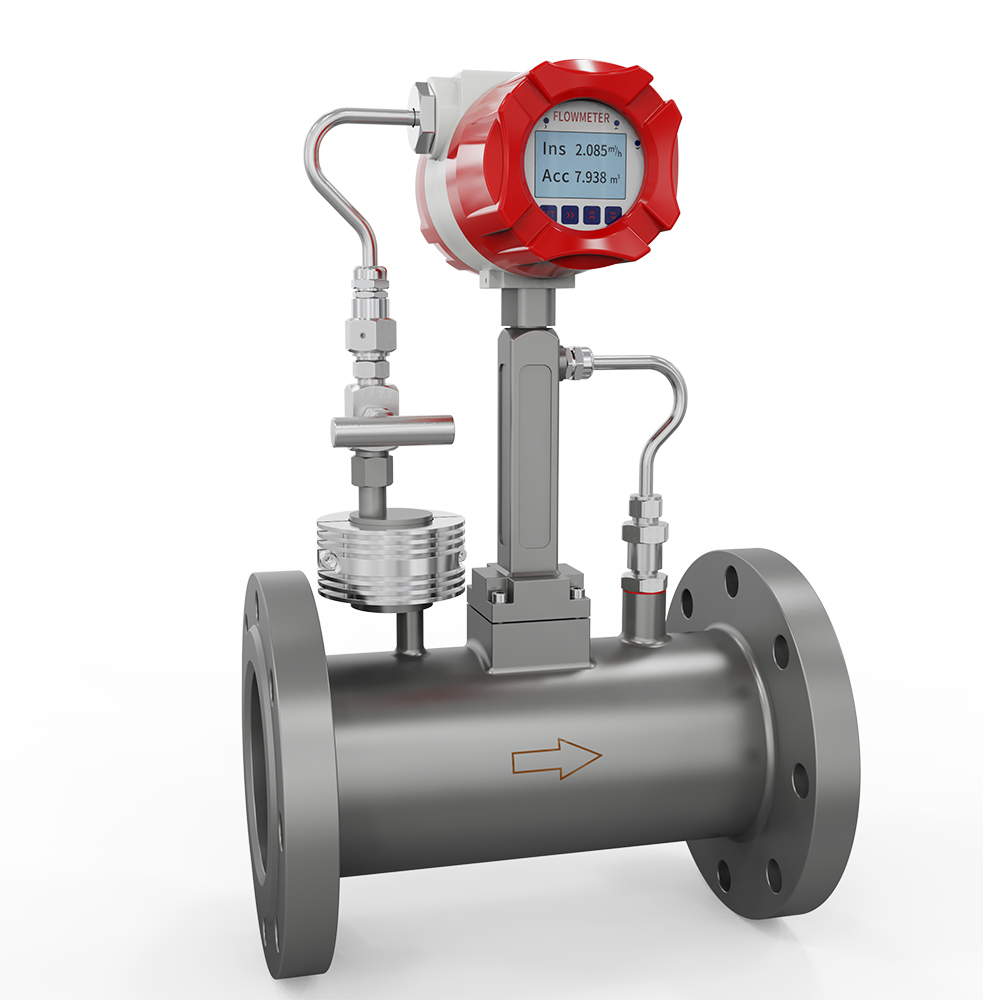

SUP-LUGB Вихревой расходомер с компенсацией температуры и давления

• Принцип измерения

  Жидкость, текущая с определенной скоростью и пересекающая неподвижное препятствие, создает вихри. Генерация вихрей известна как вихри Кармана. Частота образования вихрей является прямой линейной функцией скорости жидкости, а частота зависит от формы и ширины поверхности обтекаемого тела. Поскольку ширина препятствия и внутренний диаметр трубы будут более или менее постоянными, частота определяется выражением:
  f=(St*V)/c*D

• Установка

  Бесфланцевое соединение: DN10-DN500(приоритет PN2.5 МПа)

  Фланцевое соединение: DN10-DN80 (приоритет PN2.5 МПа) DN100-DN200 (приоритет PN1.6 МПа) DN250-DN500 (приоритет PN1.0 МПа)

• Точность

1.5%, 1.0%

• Соотношение диапазонов

8:1

• Температура среды

-20°C ~ +150°C、-20°C ~ +260°C、-20°C ~ +320°C、-20°C ~ +420°C

• Электропитание

24VDC±5%

литиевая батарея(3.6VDC)

• Выходной сигнал

4-20mA

Частота

RS485 коммуникация (Modbus RTU)

• Защита от проникновения

IP65

• Материалы тела

  Нержавеющая сталь

• Отображать

  ЖК-матрица 128*64 точек

Примечание: продукт строго запрещено использовать во взрывозащищенных случаях.
