Технические характеристики
| Продукт | Радарный уровнемер |
| Модель | SUP-RD904 |
| Диапазон измерений | 0-80 m |
| Применение | Твердый материал, сильная пыль, легко кристаллизуется, возможен конденсат |
| Технологическое соединение | Резьба,Фланец |
| Температура среды | -40℃~250℃ |
| Давление процесса | -0.1 ~ 0.3MPa |
| Точность | ±15mm |
| Степень защиты | IP67 |
| Диапазон частот | 26GHz |
| Сигнальный выход | 4-20mA (Двухпроводная/четырехпроводная) |
| RS485/Modbus | |
| Источник питания | DC(6~24V)/ Четырехпроводной DC 24V / Двухпроводные |
-
Введение

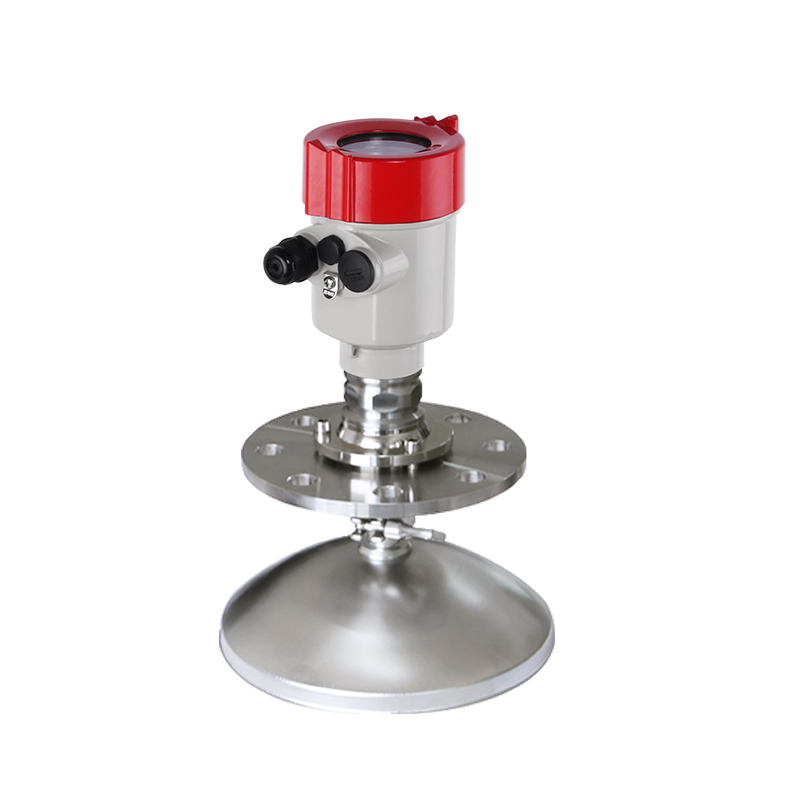

Радарный уровнемер SUP-RD904 использует рекомендуемую промышленностью частоту излучения 26 ГГц. Диапазон измерения до 80 метров, что позволяет измерять уровень воды в больших резервуарах.
-

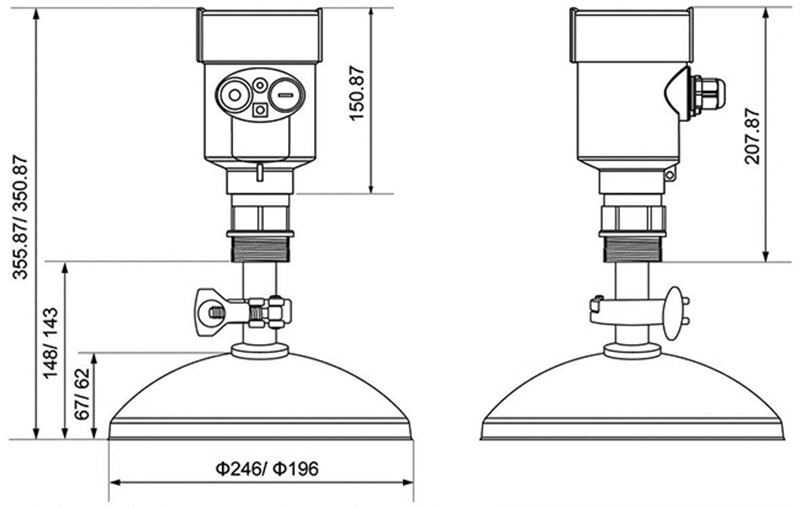

Размер продукта
-
Руководство по установке
 |
 |
 |
|
Устанавливается в диаметре 1/4 или 1/6. Примечание: Минимальное расстояние от должно составлять 200 мм. Примечание: ① точка отсчета ② центр емкости или ось симметрии |
Верхний конический уровень бака, может быть установлен на верхней части резервуара промежуточный, может гарантировать измерение до конического дна |
Фидерная антенна на вертикальную выравнивающую поверхность. Если поверхность шероховатая, необходимо использовать угол стека для регулировки угла наклона карданного фланца антенны к поверхности выравнивания. (Из-за наклона твердой поверхности произойдет затухание эха, даже потеря сигнала). |
