Технические характеристики
| Вход | |
| Входной сигнал |
Детектор температуры сопротивления (RTD), термопара (TC) и линейное сопротивление. |
| Температурный диапазон компенсации холодного спая | -20~60℃ |
| Точность компенсации | ±1℃ |
| Выход | |
| Выходной сигнал | 4-20mA |
| Сопротивление нагрузки | RL≤(Ue-12)/0.021 |
| Выходной ток сигнализации переполнения верхнего и нижнего пределов | IH=21mA, IL=3.8mA |
| Выходной ток сигнализации отключения входа | 21mA |
| Источник питания | |
| Напряжение питания | DC12-40V |
| Другие параметры | |
| Точность передачи (20℃) | 0.1%FS |
| Температурный дрейф | 0.01%FS/℃ |
| Время отклика | Достижение 90% от конечного значения за 1 с |
| Используемая температура окружающей среды | -40~80℃ |
| Температура хранения | -40~100℃ |
| Конденсация | Допустимый |
| Уровень защиты | IP00; IP66 (установка) |
| Электромагнитная совместимость |
Соответствует GB/T18268 промышленное оборудование требования к применению (IEC 61326-1) |
Таблица типов входов
| Модель | типов | Объем измерений | Минимальный объем измерений |
| Температурный детектор сопротивления детектор (RTD) |
Pt100 | -200~850℃ | 10℃ |
| Cu50 | -50~150℃ | 10℃ | |
| Термопара (TC) | B | 400~1820℃ | 500℃ |
|
E |
-100~1000℃ | 50℃ | |
| J | -100~1200℃ | 50℃ | |
| K | -180~1372℃ | 50℃ | |
| N | -180~1300℃ | 50℃ | |
| R | -50~1768℃ | 500℃ | |
|
S |
-50~1768℃ | 500℃ | |
| T | -200~400℃ | 50℃ | |
| Wre3-25 | 0~2315℃ | 500℃ | |
| Wre5-26 | 0~2310℃ | 500℃ |
-

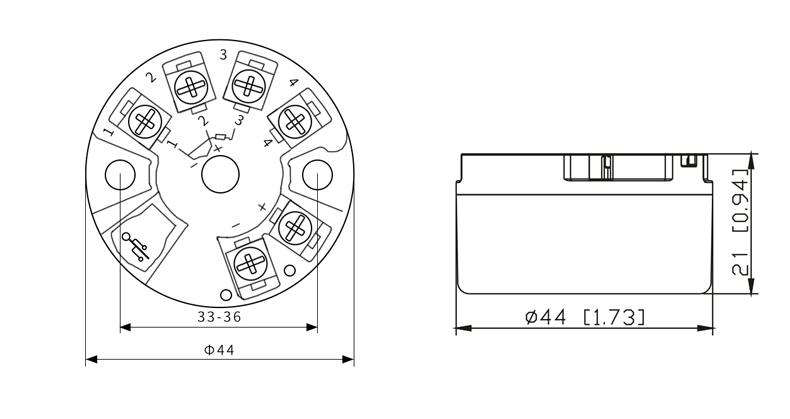

Размер продукта
-

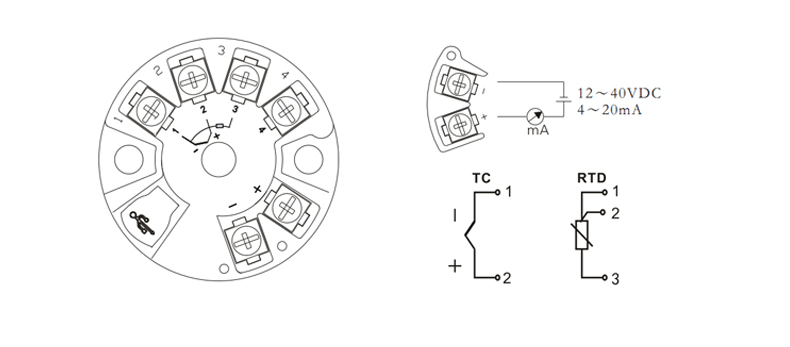

Проводка продуктов
Примечание: при использовании линии программирования последовательного порта V8 питание 24 В не требуется.
-

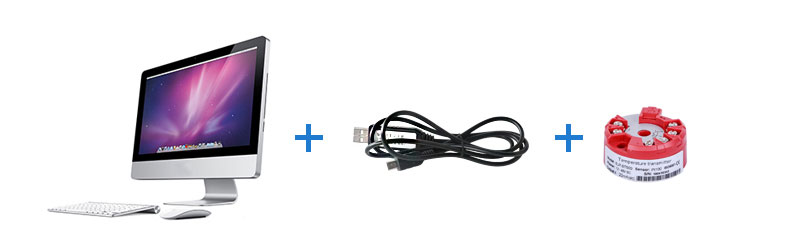

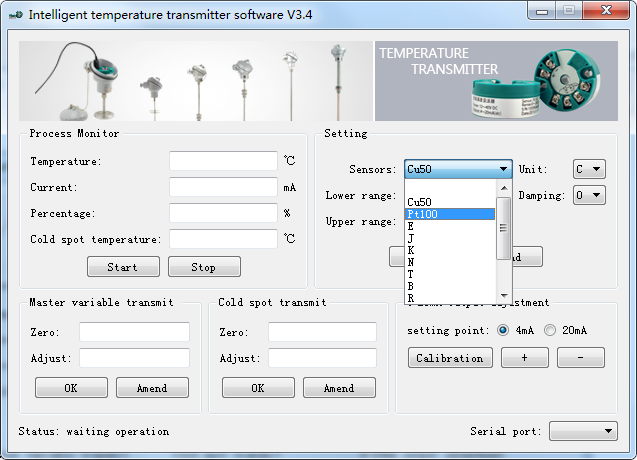

Программное обеспечение
Преобразователь температуры SUP-ST500 поддерживает регулировку входного сигнала. Если вам необходимо настроить входной сигнал, пожалуйста, сообщите нам, и мы предоставим вам программное обеспечение.
С помощью программного обеспечения можно настроить тип температуры, например, PT100, Cu50, R, T, K и т.д.; диапазон входной температуры.
