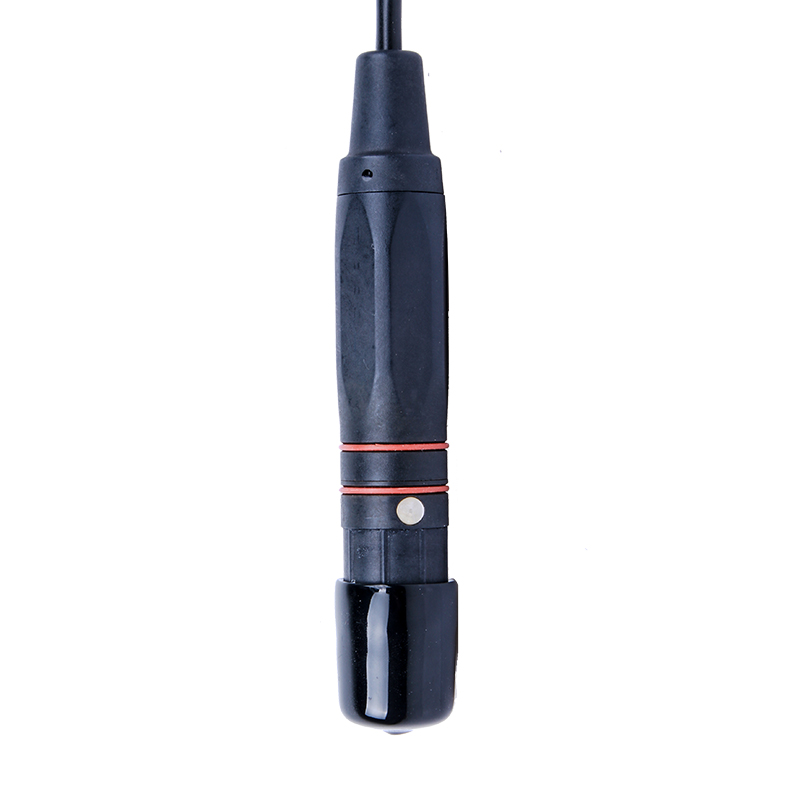

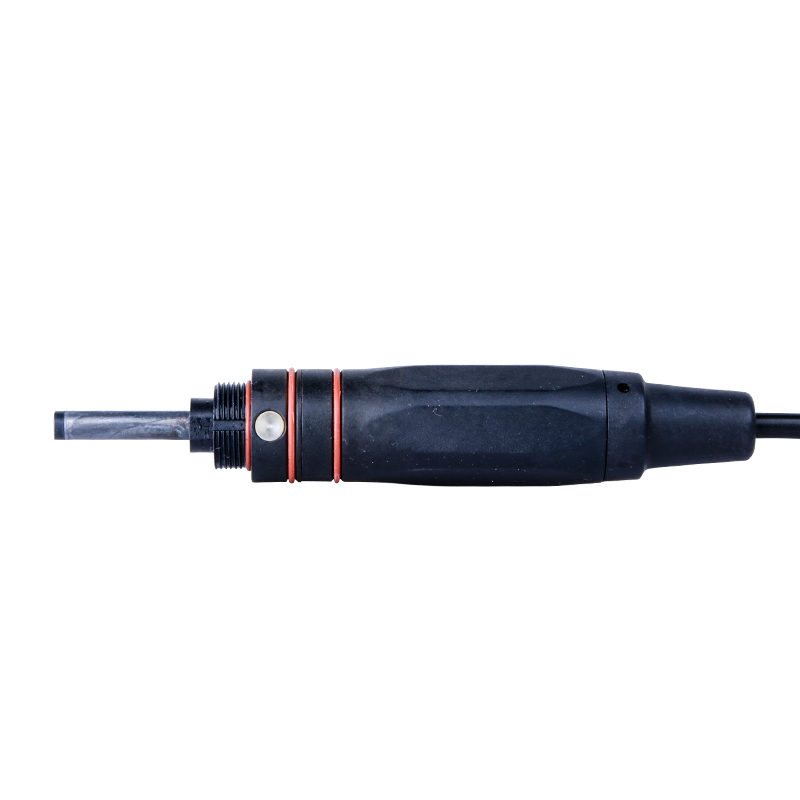

Технические характеристики
| Измерение | значение DO в воде |
| Диапазон измерения |
0~20.00mg/l |
| Разрешающая способность |
0.01mg/l |
| Диапазон температур |
-20~60°C |
| Тип датчика | Датчик гальванического элемента |
| Точность измерения |
<0.5mg/l |
| Режим вывода |
RS485 port*1 |
| Протокол связи | Совместим со стандартным протоколом MODBUS-RTU. |
| Режим связи |
RS485 9600,8,1,N (по умолчанию) |
| ID |
1~255 По умолчаниюID 01 (0x01) |
| Метод фиксации |
RS485 удаленная настройка калибровки и параметров |
| Режим источника питания |
12VDC |
| Потребляемая мощность |
30mA @12VDC |
-
Вступление
-
Протокол связи интеллектуального модуля Введение
Коммуникационный порт: RS485
Настройка порта: 9600,N,8,1 (по умолчанию)
Адрес устройства: 0x01 (по умолчанию)
Характеристики протокола: Modbus RTU
Поддержка команд: 0x03 чтение регистра
0X06 регистр записи | 0x10 регистр непрерывной записи
Формат информационного фрейма
|
0x03 читать данные [HEX] |
||||
|
01 |
03 |
×× ×× |
×× ×× |
×× ×× |
| Обращаться | Код функции | Головной адрес данных | Длина данных | Проверить код |
|
0x06 записать данные [HEX] |
||||
|
01 |
06 |
×× ×× |
×× ×× |
×× ×× |
| Обращаться | Код функции | Адрес данных | записать данные | Проверить код |
Примечания: Контрольный код — 16CRC с младшим байтом впереди.
|
0x10Непрерывная запись данных [HEX] |
|||
|
01 |
10 |
×× ×× |
×××× |
| Обращаться | Код функции | Адрес данных | Регистрационный номер |
|
×× |
×× ×× |
×× ×× |
|
| Номер байта | записать данные | проверить код |
|
Формат данных регистра
| Обращаться | Имя данных | Коэффициент переключения | Статус |
|
0 |
Температура |
0.1°C |
R |
|
1 |
ДЕЛАТЬ |
0.01mg/L |
R |
|
2 |
Насыщаемость |
0.1%DO |
R |
|
3 |
Датчик. нулевая точка |
0.1% |
R |
|
4 |
Датчик. склон |
0.1mV |
R |
|
5 |
Датчик. МВ |
0.1%S |
R |
|
6 |
Состояние системы. 01 | Формат 4 * 4 бит 0xFFFF |
R |
|
7 |
Статус системы.02 Адрес команды пользователя | Формат 4 * 4 бит 0xFFFF |
R/W |
Примечания: Данные в каждом адресе представляют собой 16-разрядное целое число со знаком, длина — 2 байта.
Реальный результат = данные регистра * коэффициент переключения
Статус: R=только чтение; R/W= чтение/запись
