Технические характеристики
| Продукт | Digital meter/ digital display controller |
| Модель | SUP-1100 |
| Отображать | Двойной светодиодный дисплей |
| Измерение | A. 160*80*110mm B. 80*160*110mm C. 96*96*110mm D. 96*48*110mm E. 48*96*110mm F. 72*72*110mm G. 48*48*110mm |
| Вход |
Термопара B, S, K, E, T, J, R, N, Wre3-25, Wre5-26; РДТ: Cu50, Cu53, Cu100, Pt100, BA1, BA2 Аналоговый сигнал: -100～100 мВ, 4–20 мА, 0–5 В, 0–10 В, 1–5 В |
| Выход |
4-20mA (RL≤600Ω) RS485 Modbus-RTU Релейный выход |
| Источник питания | AC/DC100~240V (AC/50-60Hz) DC 20~29V |
-
Основные характеристики
* Одноконтурный контроллер с цифровым дисплеем обеспечивает простоту эксплуатации с точностью измерения 0,3%;
* Доступно 7 типов размеров;

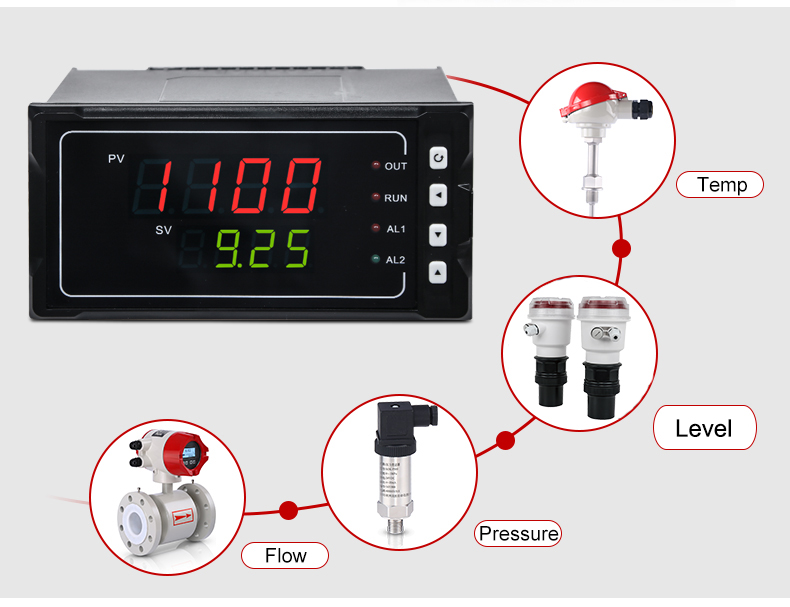

* Двойной четырехразрядный светодиодный дисплей, используемый для измерения и контроля различных промышленных процессов, включая напряжение, ток, частоту и давление;
* Поддержка двусторонней сигнализации, одностороннего управления или интерфейса связи RS485.
* Стандартный протокол MODBUS, односторонний выход постоянного тока 24 В; фотоэлектрическая изоляция между входом, выходом
* Стандартная защелкивающаяся установка;
* Электропитание: 100–240 В переменного/постоянного тока или 20–29 В постоянного тока универсальное;
-
Введение
-
Типы входных сигналов
| Степень № .Pn | Типы сигналов | Диапазон измерения | Степень № Pn |
Типы сигналов |
Диапазон измерения |
|
0 |
Термопара B |
400~1800℃ |
18 |
Remote Resistance 0~350Ω |
-1999~9999 |
|
1 |
Термопара S |
0~1600℃ |
19 |
Remote Resistance 3 0~350Ω |
-1999~9999 |
|
2 |
Термопара К |
0~1300℃ |
20 |
0~20mV |
-1999~9999 |
|
3 |
Термопара Е |
0~1000℃ |
21 |
0~40mV |
-1999~9999 |
|
4 |
Термопара Т |
-200.0~400.0℃ |
22 |
0~100mV |
-1999~9999 |
|
5 |
Термопара J |
0~1200℃ |
23 |
-20~20mV |
-1999~9999 |
|
6 |
Термопара R |
0~1600℃ |
24 |
-100~100mV |
-1999~9999 |
|
7 |
Термопара N |
0~1300℃ |
25 |
0~20mA |
-1999~9999 |
|
8 |
F2 |
700~2000℃ |
26 |
0~10mA |
-1999~9999 |
|
9 |
Термопара Wre3-25 |
0~2300℃ |
27 |
4~20mA |
-1999~9999 |
|
10 |
Термопара Wre5-26 |
0~2300℃ |
28 |
0~5V |
-1999~9999 |
|
11 |
RTD Cu50 |
-50.0~150.0℃ |
29 |
1~5V |
-1999~9999 |
|
12 |
RTD Cu53 |
-50.0~150.0℃ |
30 |
-5~5V |
-1999~9999 |
|
13 |
RTD Cu100 |
-50.0~150.0℃ |
31 |
0~10V |
-1999~9999 |
|
14 |
RTD Pt100 |
-200.0~650.0℃ |
32 |
0~10 мА квадратный |
-1999~9999 |
|
15 |
RTD BA1 |
-200.0~600.0℃ |
33 |
4~20 мА квадратный |
-1999~9999 |
|
16 |
RTD BA2 |
-200.0~600.0℃ |
34 |
0~5В квадратный |
-1999~9999 |
|
17 |
Линейное сопротивление 0~500 Ом |
-1999~9999 |
35 |
1~5В квадрат |
-1999~9999 |
