Технические характеристики
| Продукт | Цифровой одноконтурный контроллер цифрового дисплея |
| Модель | SUP-110T |
| Отображать | Двойной светодиодный дисплей |
| Габаритные размеры | C. 96*96*110mm D. 96*48*110mm E. 48*96*110mm F. 72*72*110mm H. 48*48*110mm |
| Точность измерения |
±0.3%FS |
| Аналоговый выход | Аналоговый выход—-4-20mA、1-5V(RL≤500Ω)、1-5V（RL≥250kΩ） |
| Тревожный выход | С функцией сигнализации верхнего и нижнего пределов, с настройкой разности возврата сигнализации；Емкость контактов реле： AC125V/0.5A (маленький) DC24V/0.5A (маленький) (нагрузка сопротивления C) AC220V/2A (большой) DC24V/2A (большой) (резистивная нагрузка) Примечание. Когда нагрузка превышает емкость контактов реле, пожалуйста, не переносите нагрузку напрямую. |
| Источник питания | AC/DC100~240V (Частота50/60Hz) Потребляемая мощность≤5W DC 12~36V Потребляемая мощность≤3W |
| Использовать среду | Рабочая температура (-10~50 ℃) Без конденсации, без обледенения |
| Точность управления | ±0.5℃ |
-
Введение
Экономичный 3-разрядный одноконтурный цифровой дисплейный контроллер имеет модульную структуру, прост в эксплуатации, экономичен, применим в машинах легкой промышленности, печах, лабораторном оборудовании, системах отопления/охлаждения и других объектах в диапазоне температур от 0 до 999 °C. Прибор отображает двухрядную 3-значную цифровую трубку с различными типами входных сигналов RTD / TC с точностью до 0,3%; 5 размеров опционально, с поддержкой 2 функций сигнализации, с выходом передачи. Оптическая изоляция для входной клеммы, выходной клеммы, клеммы источника питания, импульсного источника питания 100–240 В переменного/постоянного тока или 12–36 В постоянного тока, стандартная установка с защелкой, температура окружающей среды 0–50 °C и относительная влажность 5 -85% относительной влажности (без конденсата).

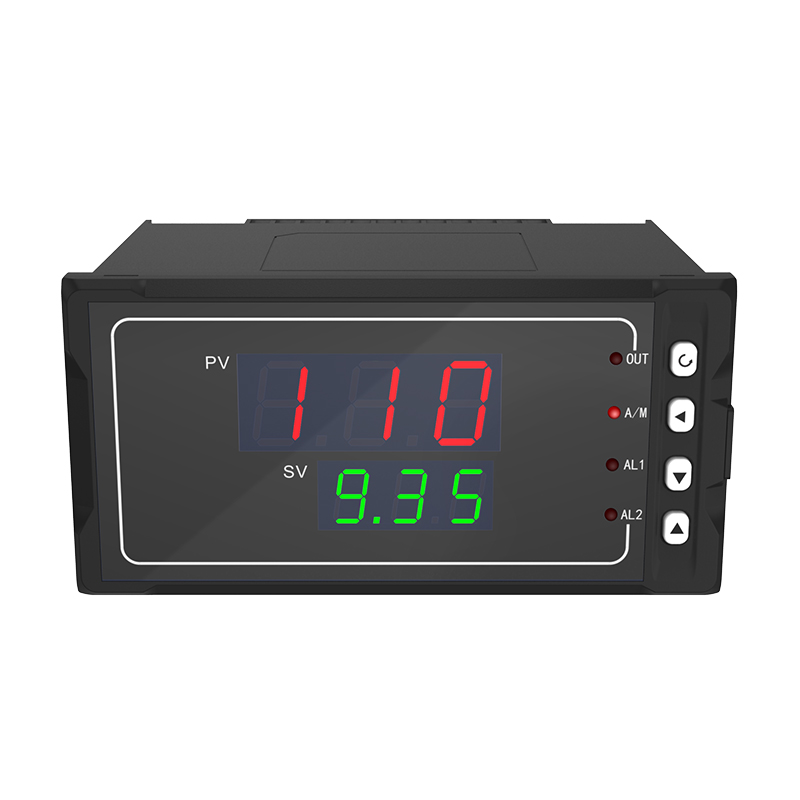

Назначение клемм и размеры：
(1) Окно отображения PV (измеренное значение)
(2) Окно дисплея SV
В состоянии измерения отображение определяется параметром dis в параметрах уровня 1; в состоянии настройки параметров отображается установленное значение.
(3) Индикаторы первой тревоги (AL1) и второй тревоги (AL2), ходовые огни (OUT), индикаторы A/M не работают
(4) Клавиша подтверждения
(5) Клавиша Shift
(6) Клавиша вниз
(7) Клавиша вверх
Список типов входных сигналов:
| Выпускной номер Pn | Тип сигнала | Диапазон измерения | Выпускной номер Pn | Тип сигнала | Диапазон измерения |
| 0 | TC B | 100~999℃ | 5 | TC J | 0～999℃ |
| 1 | TC S | 0～999℃ | 6 | TC R | 0～999℃ |
| 2 | TC K | 0～999℃ | 7 | TC N | 0～999℃ |
| 3 | TC E | 0～999℃ | 11 | RTD Cu50 | -50～150℃ |
| 4 | TC T | 0～400℃ | 14 | RTD Pt100 | -199～650℃ |
